用废旧节能灯改制廉价高亮度LED灯

　　近几年随着低温高效电子荧光节能灯的迅速普及，传统的白炽灯泡正逐渐淡出人们视线。但是经过一段时间的使用，电子荧光节能灯也暴露出一些不足之处，比如购买成本高、首次投资大、寿命短、耐用性差，尤其是一些小厂产品，仅能工作一两年左右，若反复更换，投资几乎完全抵消了日常省电的优势，何况废旧灯体丢弃后还会对环境造成污染。

　　如果采用高亮发光二极管(LED)来制作更加节能的新型照明灯具，情况就不一样了。关于LED的优点，在这里不再赘述。本文笔者介绍一下利用废旧荧光节能灯改造制作高亮LED灯的具体方法，花钱不多，收效却很显著。

　　如图1所示，是家中常见的已经点不亮的废弃电子荧光节能灯。
　　

　　用力将其灯头拔出后。可拽出内部的电子镇流器线路板，整体结构如图2、图3所示。 　

　　改造之前要用电烙铁把荧光管灯头、镇流器线路板、带螺纹扣的灯座分开，并将电子镇流器上多余的元器件一一焊下来，只留下1个电解电容和5个二极管备用，如图4所示。
　　

　　改造时需要购买20个高亮发光二极管和配套的PCB板，以及3个电阻、1个无极性高压电容，如图5图6所示。
　　

　　首先把20个高亮LED插到PCB板上并贴紧、焊好，如图7图8所示。
　　

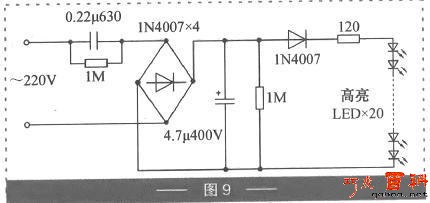

　　可以看出所有LED采用串联方式连接，PCB板非焊接面最好具有反光层。随后将3个电阻和1个高压电容，以及原电子镇流器的1个电解电容和5个二极管，按照图9所示电路，在原电子镇流器线路板上合理布置并焊好，作为新LED灯头的供电板。

　　

　　接着将LED灯头、供电板、灯座三部分也按照图9所示电路用线连好，如图10、图11所示。
　　

　　最后着手组装，先将供电板置入灯座内，如图12所示.
　　

　　再铺上一层绝缘用的厚纸或塑科布，随后把LED灯头放置好，最后扣上原荧光管灯头上拆下来的塑料件，组装好的最终整体效果如图13所示。
　　

　　按照本文图中所标各元件参数，该LED灯工作电流不足15mA，折合功率仅仅3W多一点，实际照明效果却比较令人满意，建议使用时最好外加反光灯罩，如图14所示，以增强聚光效果。
　　

　　改造之前要用电烙铁把荧光管灯头、镇流器线路板、带螺纹扣的灯座分开，并将电子镇流器上多余的元器件一一焊下来，只留下1个电解电容和5个二极管备用，如图4所示。
　　

　　改造时需要购买20个高亮发光二极管和配套的PCB板，以及3个电阻、1个无极性高压电容，如图5图6所示。
